從這樣產生的熱區部分的熱分布來看，溫度有時會超過400℃。這種狀態一直持續的話，材料會碳化，甚至可能起火。
　　而當發生“短路”故障時，因繞開旁路二極管會持續流過大量電流。而旁路二極管的設計是不支持電流長時間大量流過的狀態的。
　　因此，這樣會造成旁路二極管發熱。其結果可能導致安裝旁路二極管的接線盒受熱變形甚至熔化。

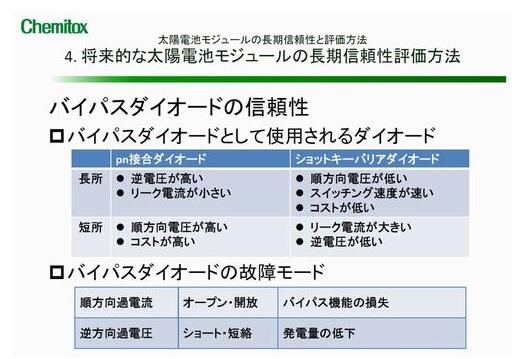

　　其原因在于旁路二極管的選擇有問題（圖2）。目前旁路二極管以價格低廉、開關速度快的肖特基勢壘二極管為主流。

旁路二極管的選擇問題是故障發生的原因。因成本低而成為主流的肖特基勢壘二極管，與p-n結二極管相比，其對高溫時過度的反向電壓和正向電流的耐性較弱（出處：Chemitox）

　　但這種肖特基勢壘二極管與p-n結二極管相比，對高溫時過度的反向電壓和正向電流的耐性較弱。因此，從旁路二極管的耐久性來看，p-n結二極管更為合適。
　　不過，因目前的市場趨勢，是較之于安全性更重視成本，因此選擇了肖特基勢壘二極管。

作者：加藤伸一 來源：日經bp社 責任編輯：wutongyufg
